壓力變送器的定義、分類、作用、原理和特點

發布日期：2023/9/27 16:30:52 點擊：2887

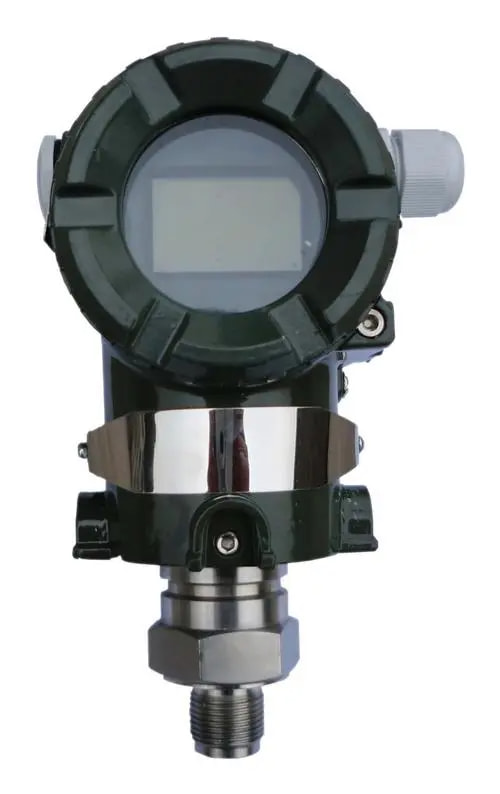

　　一般來說，壓力變送器主要由測壓元件傳感器（也稱作壓力傳感器）、測量電路和過程連接件三部分組成。

　　它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

壓力變送器的分類
　　壓力變送器根據測量范圍可分成一般壓力變送器（0.001MPa～35MPa）和微差壓變送器（0～1.5kPa），負壓變送器三種；從精度角度來分類的話，因?yàn)槲覀儑?guó)家標的精度就為0.5%.所以近年來又可以分為高精度壓力變送器（0.1%或0.2%或0.075%）和一般壓力變送器（0.5%）
壓力變送器的作用
　　壓力變送器把壓力信號傳到電子設備，進而在計算機顯示壓力。
壓力變送器的原理：
　　將水壓這種壓力的力學信號轉變成電流（4-20mA）這樣的電子信號壓力和電壓或電流大小成線性關系，一般是正比關系，所以，變送器輸出的電壓或電流隨壓力增大而增大由此得出一個壓力和電壓或電流的關系式。
　　壓力變送器的被測介質的兩種壓力通入高、低兩壓力室，低壓室壓力采用大氣壓或真空，作用在δ元（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
壓力變送器的特點
　　（1）使用被測介質廣泛，可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物，具有一定的防腐能力。
　　（2）高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。
　　（3）體積小、重量輕、安裝、調試、使用方便
　　（4）不銹鋼全封閉外殼，防水好。
　　（5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。
